普通螺栓是機械行業常用緊固件之一，雙頭螺柱在化工設備、管道、機械等得到廣泛應用。滾絲機以其加工精度高、生產率及機械性能好，在雙頭螺柱制造中應用很廣。生產實際中加工雙頭螺柱，由專用機床加工光桿，由滾絲機、挫絲機等專用機床完成后螺紋成形工序。但加工M12～M30雙頭螺柱，其毛坯尺寸如何確定，沒有現成手冊標準可以借鑒。本文通過實踐確定了光桿加工尺寸，可供同行借鑒。

　　我廠加工多批等長雙頭螺柱，其規格為：M12×80～M30×180，性能等級為3.6～8.8級，共數萬套。設備采用ZA28—12.5滾絲機，大滾壓力125kN，滾絲輪材料是Cr12MoV。螺柱材料及成分、加工前熱處理狀態按GB/T3098.1—2000要求：雙頭螺柱性能等級3.6～6.8級，材料用普通低、中碳鋼，不需要熱處理。其材料硬度小于240HBW。隨著螺柱性能等級提高，材料及相應熱處理要求也提高。我廠在加工8.8級雙頭螺柱時材料選用35CrMoA，經淬火后回火處理硬度270HBW，螺母材質30CrMo，正火硬度240HBW。

　　加工前，嚴格按熱處理工藝執行，檢驗硬度合格。滾絲機在工作前調整好滾絲輪及支撐塊位置，檢查液壓驅動系統使?jié)L壓力均勻(見附圖)。

　　滾絲機床加工螺紋時，首先要調好滾絲模具位置，防止由于對位不正造成滾壓工件軸向位移。滾壓時調整好切削液，及時冷卻，避免滾絲輪由于干摩擦造成滾絲輪牙尖溫度過高，超過滾絲輪回火溫度，發生回火軟化，降低滾絲輪壽命。

　　滾絲模具位置簡圖

　　1.滾絲輪 2.雙頭螺柱3.支撐塊

　　按 GB/T3103.1—2002規定，螺栓、螺柱的產品等級是由產品質量和公差大小確定的，A級精度要求高。由于沒有現成經驗，通過車床試加工不同尺寸光桿(公差不同)，反復試驗逐漸總結出普通雙頭螺柱滾絲機加工前要求尺寸(見附表)。

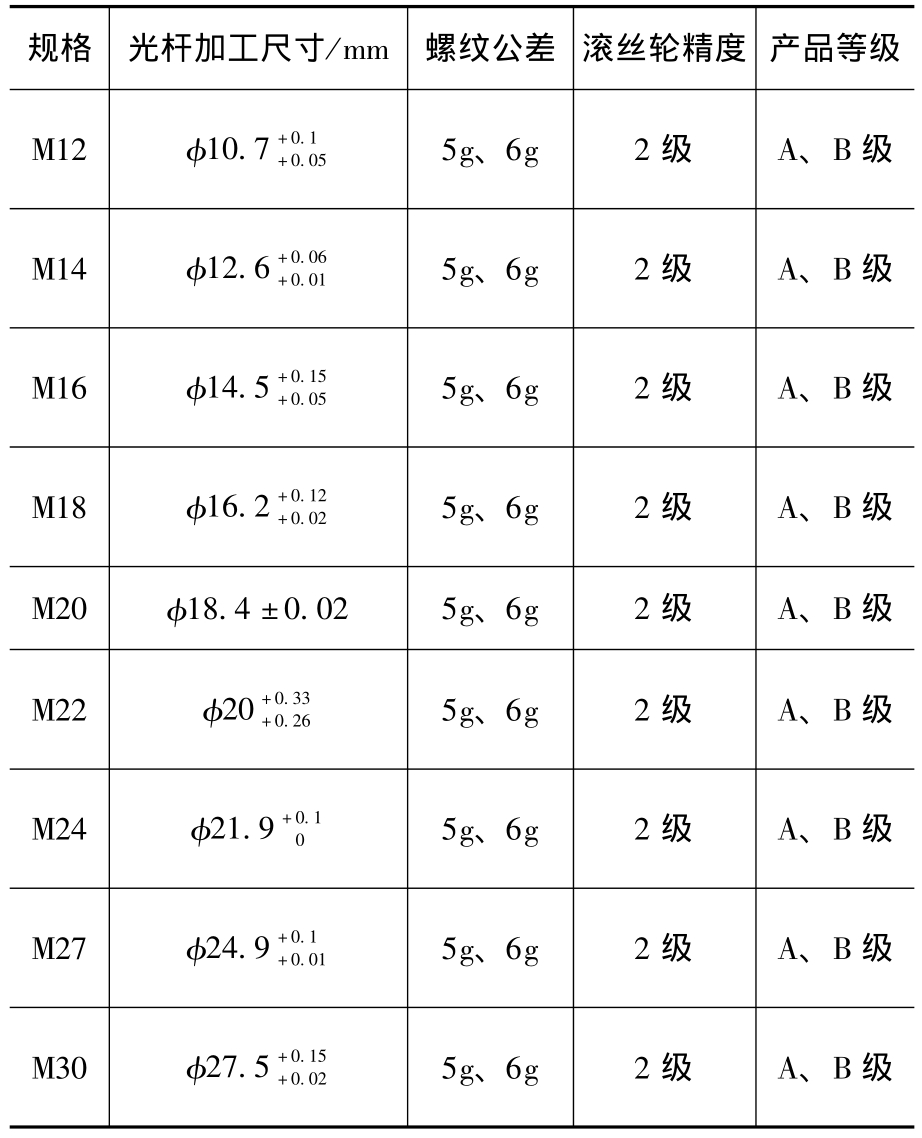

　　不同規格普通雙頭螺柱滾絲機加工前尺寸要求

　　在制造過程中，控制好熱處理工序、光桿尺寸在表述范圍內，加工出雙頭螺柱的公差、表面粗糙度等質量很穩定。
