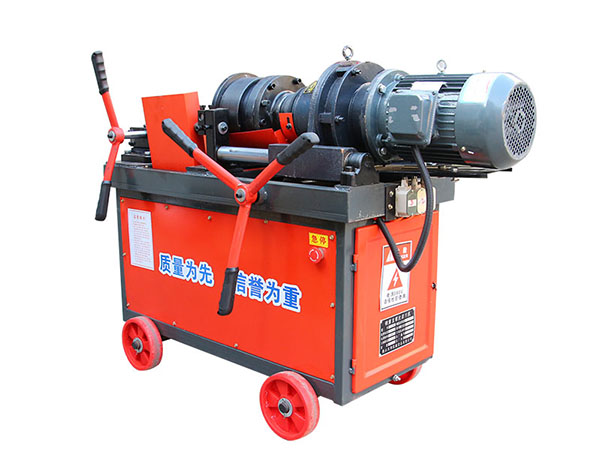

為什么可以通過兩個滾絲輪加工螺紋呢?這其中有很深的原因，滾絲機的工作原理是用兩根螺紋桿對被加工工件進行編織，使零件的外表面受到塑性變形。形成一個線程。由于紗線是由塑性變形產生的，不會產生金屬碎屑，因此它比通過切割而不被切割產生的紗線具有更高的強度。

　　滾絲機冷軋絲杠的原理是小模數漸開線花鍵。 L、R為一對參數相同的漸開線滾絲輪，分別安裝在滾絲機的兩根主軸上，在傳動機構的驅動下可同時同向轉動。 R輪可以通過油缸驅動進行徑向進給運動，L輪可以通過調整機構進行調整，以匹配R輪在工件P表面的壓痕。工件P用兩個中心孔定位固定。夾具的調整允許工件軸向移動。當施加力時，夾具的O 點允許其圍繞平行于機床主軸的軸擺動 角。工件始終處于冷軋過程中，方便保持兩個旋轉輪處于自由滾動狀態，同時夾持工件。

　　滾絲機的滾輪的結構尺寸、形位公差和技術要求是參照滾輪和圓柱量具制定的。滾輪的典型一般長度或跨距M 是根據齒輪行業的花鍵數據計算得出的。Cr12MoV可選擇為所需材料(硬度59~62HRC)。
