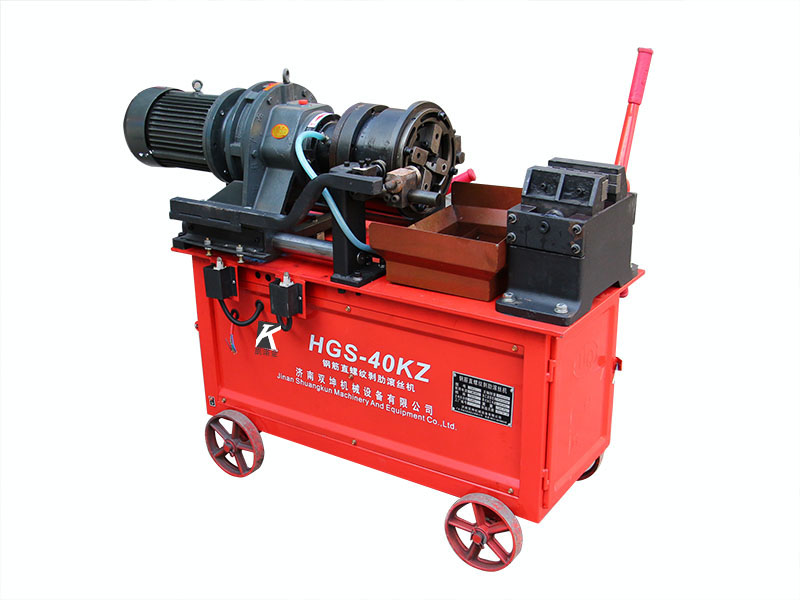

鋼筋滾絲機是一種多功能冷擠壓成型機，它可以在滾壓壓力范圍內，在冷態下加工工件的螺紋、直線和斜紋滾壓。滾動直齒、斜齒和螺旋花鍵齒輪;矯直、縮徑、軋制及各種成型和軋制。該機器配有安全可靠的電動——液壓執行和控制系統，可在手動、半自動和自動模式下選擇每個工作循環。它具有操作簡單、節能、高 效等優點?？膳渥詣铀土掀?，實現一體化自動化生產。

　　一、滾絲機工作原理

　　1.滾絲機冷軋小模數漸開線花鍵的原理。L和R是一對參數相同的漸開線滾輪，分別安裝在滾絲機的兩個主軸上，在傳動機構的驅動下可以同向同步轉動。R輪可由油缸驅動進行徑向進給運動，通過調節機構的調節，L輪可與R輪在工件P表面的壓痕重合。工件P由兩個中 心孔夾緊，通過調整夾具，工件可以軸向移動。受力時，工件可在夾具上的O點處繞平行于機床主軸的軸線擺動角，以保證工件在冷軋過程中始終保持兩個滾輪自由滾動的狀態，便于夾緊工件。

　　2.滾輪的結構尺寸、形狀和位置公差以及技術要求應參照滾輪和圓柱形測量齒輪制定。滾輪的普通法向長度或跨桿距離m應根據齒輪工人的花鍵數據進行計算。所需材料可以是Cr12MoV(硬度59 ~ 62 HRC)。

　　3.鋼筋滾絲機的專用性強，適用于軋制各種材質硬度不高于HRC25但低于HRC20，延伸率大于15%，抗拉強度小于60gf/mm2的碳鋼、合金鋼和有色金屬。隨著材料硬度的增加，滾壓工具的壽命急劇下降。

　　二、滾絲機的注意事項：

　　1.操作本機床時嚴禁戴手套，特別是加工細絲棒時，工件應配備防護裝置。

　　2.非工作人員和非成年人應遠離機床。在各種傳動部件上工作時，不要隨意觸摸和調整，以免發生安全事故。

　　3.機器的電氣部件應接地良好。

　　4.鋼筋滾絲機工作完成后，應切斷總電源。
